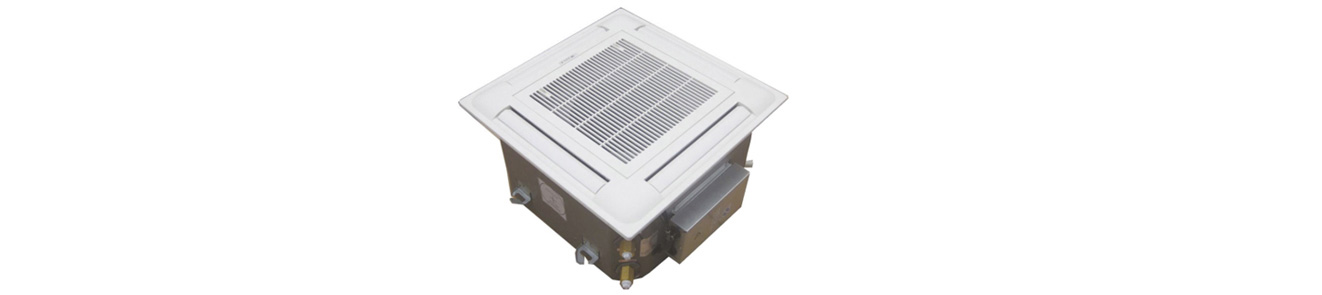

卡林嵌入式風機盤管產品特點

1）標準型：帶提升泵，帶遙控，出風擺葉為自動型。

2）豪華型：帶提升泵，帶線遙控，出風擺葉為自動型。

3）簡易型：帶提升泵及水泵控制器，不帶遙控及線控，出風擺葉為手動。

卡林卡式風機盤管性能參數

產品型號		PF-34KM	FP-51KM	FP-68KM	FP-85KM	FP-102KM
額定風量m3/h		34	510	680	850	1020
供冷量w		1800	2700	3600	4500	5400
供熱量w		2700	4050	5400	6750	8100
配置尺寸	進出水管	Rc3/4(DN20)
	凝結水管	Φ20
水流量m3/h		360	520	700	860	1050
水阻力kpa		30	30	30	30	40
輸入功率w		37	52	62	76	96
噪聲dB(A)		≤37	≤93	≤41	≤43	≤45
鏈接方式		內絲鏈接
電源		1/N/PE/AC 220V 50Hz
機組凈重kg		20	20	20	26	26
工作壓力Mpa		1.6

續表

產品型號		FP-136KM	FP-170KM	FP-204KM	FP-238KM
額定風量m3/h		1360	1700	2040	2380
供冷量w		7200	9000	10800	12150
供熱量w		10800	13500	16200	17500
配置尺寸	進出水管	Rc3/4(DN20)
	凝結水管	Φ20
水流量m3/h		1400	1750	1990	2320
水阻力kpa		40	40	40	50
輸入功率w		134	152	189	228
噪聲dB(A)		≤46	≤48	≤50	≤52
鏈接方式		內絲鏈接
電源		1/N/PE/AC 220V 50Hz
機組凈重kg		26	36	36	36
工作壓力Mpa		1.6

備注：

機組名義工況：

供冷工況：進出風干球溫度27℃，濕球溫度19.5℃，進水溫度7℃，出水溫度12℃；

供熱工況：進風干球溫度21℃，熱水進水溫度60℃。

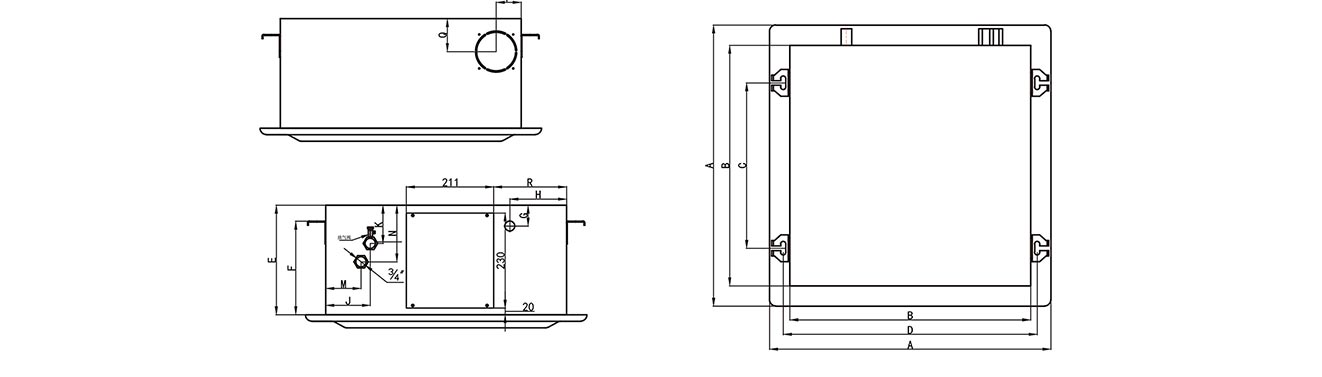

卡林嵌入式風機盤管外形尺寸

尺寸mm	FP-34KM	FP-85KM	FP-170KM
	FP-51KM	FP-102KM	FP-204KM
	FP-68KM	FP-136KM	FP-238KM
A	680	830	980
B	582	712	827
C	400	544	655
D	614	744	859
E	265	290	290
F	225	220	220
G	51	89	88
H	137	142	146
J	108	108	127
K	93	106	106
M	85	86	106
N	137	151	151
P	60	60	60
Q	80	100	100
R	176	223	337
